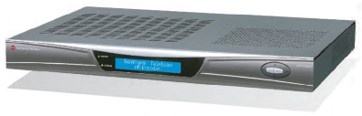

HD Encoder & 8VSB Modulator
모델명 : DYT-HD200N
기능
- MPEG-2 HD급 인코딩과 ATSC DTV 신호 전송을 위한 기기이며, 지상파 DTV 네트워크, 디지털 지상파 방송 시스템, MATV 시스템, 케이블 TV 시스템 등 모든 형태의 HD급 인코딩 및 DTV 신호 전송 시스템에서 광범위하게 활용할 수 있다.
- MPEG-2 HD 인코더부, 8-VSB 변조부, RF UP CONVERTER부로 구성되어 있으며, MPEG-2 HD 인코딩 및 8-VSB 변조의 듀얼 기능을 제공하며, DTV 신호 전송을 위한 VHF/UHF RF 대역을 지원한다.
- MPEG-2 HD Encoding, AC-3, MPEG 1 Layer 2 Audio Support
- Input Connection : HDMI, ASI, HD-SDI, Component and CVBS
- Resolution : MPEG-2 MP@HL, MP@H14L, MP@ML, 422P@ML Support
- MER : ≥34dB Without Eq. / Output Power Level : 100~115dBmV
사양
| Description | Unit | Specification |
|---|---|---|
| Modulator | Standard (Scheme) | ATSC A/53 (8-VSB) |
| Symbol Rate | 10.762MSps | |
| Bit Rate | 19.392Mbps | |
| MER | ≥34dB (Without Eq.) | |
| Channel Bandwidth | 6MHz | |
| RF In/Out | Input Interface | S-Video, CVBS, HD-SDI, HDMI, Component, ASI |
| Output Frequency Range | 54~864MHz | |
| RF Output Level | 100~115dBmV | |
| Spurious | < -60dB | |
| Frequency Tolerance | ±5ppm | |
| Phase Noise | Typical -90dBc@10KHz | |
| Return Loss | > 15dB | |
| Mechanical and Power | Power Input Voltage | AC 90~260V |
| Operating Temperature | 0~60°C | |
| Storage Temperature | -40~70°C | |
| Rack Mount | 1RU (19" Rack) | |
| Power Consumption | 35W Max. |
