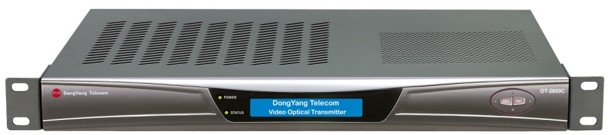

SMATV용 비디오 광 송신기
모델명 : OT-2600C
기능
- 안테나 및 외부로부터 수신된 CATV Video 및 디지털 데이터 신호 등 RF신호를 1550nm 광 신호로 변환, 전송하는 SMATV Video 광 전송시스템 및 Video overlay 전송시스템
- HFC/CATV/위성 신호까지 송신이 가능하도록 광대역 설계
- 고선형, 저 노이즈 광 수신기이며, 높은 주파수 평탄특성을 가짐
- 상태표시 LED 내장
사양
광 특성
| 구분 | 단위 | 최소 | 일반 | 최대 |
|---|---|---|---|---|
| 광 파장 | nm | 1528 | - | 1563 |
| 광 출력 | dBm | 9 | 10 | 11 |
| 입력 반사손실 | dB | 55 | - | - |
| 출력파워 | mW | - | 10 | 1.0 |
RF 특성
| 구분 | 단위 | 기준 값 | 비고 | |
|---|---|---|---|---|
| 광 파장 | nm | 1550 ±10 | ||
| 광 출력 | dBm | 10 ±1 | ||
| 정격출력레벨 | dBmV 이상 | 54~806MHz |
25 | |
| 950~2150MHz | 15 | |||
| 주파수평탄도 | dB 이내 | 54~806MHz |
±1 | |
| 950~2150MHz | ±2 | |||
| 반사손실 | dB 이상 | 54~806MHz |
12 | |
| 950~2150MHz | 8 | |||
| 2차 상호변조 (CSO) | dB 이하 | -55 | MATV 대역 77채널 전송기준 | |
| 3차 상호변조 (CTB) | dB 이하 | -55 | MATV 대역 77채널 전송기준 | |
| 3차 상호변조왜곡 (IMD3) | dB 이하 | -55 | 위성대역, 2톤 테스트 | |
기타 특성
| 소비전력 | 최대 20W |
| 동작전압 | AC 90~242V (50/60Hz) |
| 광 커넥터 | SC/APC |
| Size | 483mm(W)×347mm(H)×44mm(D) |
