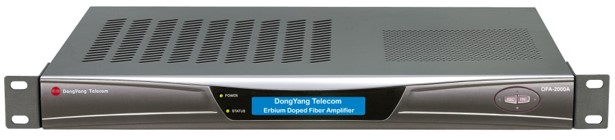

광 증폭기(EDFA)
모델명 : OFA-2000A
기능
- 광 송신기에서 출력되는 1550nm 대역의 광 신호를 입력 받아 고출력의 광 신호를 증폭, 전송로상에서 전송거리 향상을 목적으로 하는 광 전송 장비
- 고선형, 저 노이즈 광 증폭기이며, 높은 주파수 평탄특성을 가짐
- 저전력 설계 (25W이하), 상태표시 LED 내장
- Series : 16dBm ~ 26dBm
사양
전원 특성
| 구분 | 단위 | Min | Typ | Max |
|---|---|---|---|---|
| AC 입력전압 | ACV | 85 | 220 | 265 |
| DC 입력전압 | DCV | -36 | -48 | -72 |
| 소비전력 | W | - | - | 25 |
광, RF 특성
| 구분 | 단위 | Min | Typ | Max |
|---|---|---|---|---|
| 광 파장 | Nm | 1528 | 1550 | 1562 |
| 입력레벨 | dBm | - | 0 | - |
| 출력레벨 | dBm | - | - | 23 |
| 잡음지수 | dB | - | - | 5 |
| 광학적 분리 | dB | 30 | - | - |
| 반사손실 | dB | 40 | - | - |
| 편광모드분산 | dB | - | - | 0.3 |
| 편광의존이득 | dB | - | - | 0.3 |
기타 특성
| 구분 | 단위 | Min | Typ | Max |
|---|---|---|---|---|
| 동작온도 | ℃ | 0 | - | 50 |
| 저장온도 | ℃ | -40 | - | 85 |
| 상대습도 | % | 0 | - | 95 |
| Size | 483mm(가로) × 347mm(세로) × 44mm(높이) | |||
