UHD Signal Processor
모델명 : DYT-UHD2000
기능
- 안테나에서 수신된 지상파 UHD 방송 신호를 재전송 규격에 부합하는 신호로 다시 변조하고 증폭하여 구내로 재전송하는 장비
- Standard ATSC 3.0 지원
- RF 입력 주파수 대역 : 54 ~ 771MHz
- RF 입력 레벨 : 37 ~ 87dB
- 19인치 표준 Rack 장착
사양
| Classification | Unit | Specification | Remarks |
|---|---|---|---|
| 입력전압 | V | AC 100~240, 50/60Hz | |
| RF 입력 범위 | MHz | 54~774 | |
| RF 입력 레벨 | dB | 37~87 | |
| RF 출력 레벨 | dB | 105 ± 5 | |
| Spurious | dB 이하 | -60 | |
| Return Loss | dB 이상 | 10dB @ 75ohm | |
| Phase Noise | dBC | -98dBc/Hz @20KHz 이하 | |
| RF Level Control Step | dB | 1 | |
| Attenuation Level | dB | -20dB | MAX |
| Power Consumption | W | 10 |

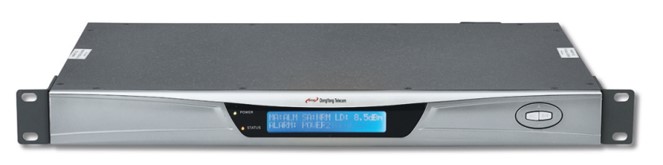

외관
• Dimension : 485mm(L) X 45mm(H) X 250mm(D)
