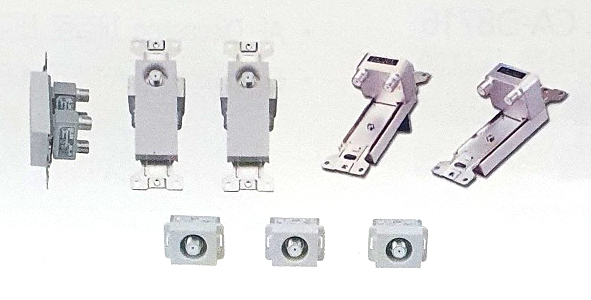

TV Wall Outlet (직렬단자)
모델명 : CA-U81, U8R, U81S, MU81, MU8R
특징
- 종합유선방송, FM, VHF 및 UHF 전대역에서 평탄한 주파수 특성을 발휘
- Compact 설계로 소형 Box에 쉽게 부착 가능
- 양방향 전송 방식이며, Tap Loss는 1dB~32dB까지 지정하여 사용할 수 있음 (Tap Loss : 3dB 간격)
사양
| Model | Frequency Range (MHz) | Impedance (Ω) | NO of TV Outs | Return Loss (dB) | TV Tap Loss (dB) | Insertion Loss (dB) | Isolation TV Out To TV (dB) | Isolation BR To Out (dB) |
|---|---|---|---|---|---|---|---|---|
| CA-U81 | 5.75~870 | 75 | 1 | ≥16 | 8~23 | 0.8~2.0 | 22~35 | ≥20 |
| CA-U8R | 3.5~20 | - | - | - | ||||
| CA-U81S | 11~23 | 0.8~2.1 | 22~35 | ≥20 | ||||
| CA-MU81 | 11~23 | 0.8~2.1 | 22~35 | ≥20 | ||||
| CA-MU8R | 3.5~20 | - | - | - |
