FM-TDMB 전력삽입기

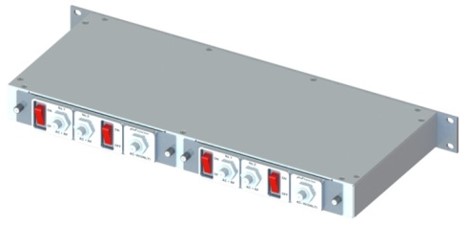

DFM-LPI(1RU)

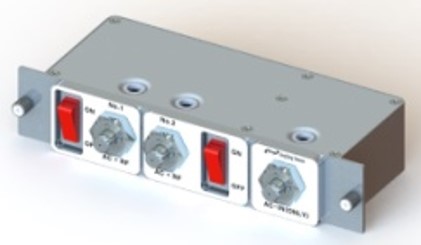

DFM-LPI(모듈)
모델명 : DFM-LPI(옥내용 모듈 Type, 1RU Rack Type Optional)
기능
- 전원 공급기(Power Supply)로부터 변환된 40 ~ 90V의 전원을 RF와 AC를 분리 가능하도록 하여 동축망에 전원을 공급하기 위한 수동 소자
- 옥내용 모듈 타입과 시스템 표준랙에 장착 가능한 1RU 타입 2종류가 있으며, 옵션으로 선택 가능
사양
| 구분 | 단위 | 기준 값 | 비고 | |
|---|---|---|---|---|
| 주파수 대역 | MHz | 5 ~ 1002 | ||
| 삽입 손실 | dB | 하향특성 |
- 1.2 이하 | |
| 상향특성 | - 0.6 이하 | |||
| RF/AC 분리도 | dB | 하향특성 |
- 60 이상 | |
| 상향특성 | ||||
| 반사 손실 | dB | - 16 이상 | ||
| 주파수응답 | dB | 하향특성 |
± 0.85 이내 | |
| 상향특성 | ||||
| 헙변조 | dB | - 60 이하 | ||
| 전류통과 용량 | A | 15 | ||
